اسکنرها برای تبدیل تصویر روی کاغذ به داده‌ی دیجیتال از یک «سنسور نوری»، منبع نور و مدار پردازش استفاده می‌کنند. نور به سطح سند تابانده می‌شود، بازتاب آن توسط مجموعه‌ای از لنزها یا مستقیم به حسگر می‌رسد و سپس به سیگنال الکتریکی و در نهایت یک فایل تصویری تبدیل می‌شود.
CIS اسکنر (Contact Image Sensor) نسل مدرن‌تری از اسکنرهاست که به جای مسیر نوری پیچیده با آینه‌ها و لنزهای بزرگ، از ماژول‌های خطی فشرده استفاده می‌کند؛ نور LED در نزدیکی سطح سند تابیده می‌شود و سنسور در فاصله‌ی چند دهم میلی‌متری، تصویر را خط‌به‌خط می‌خواند. به همین دلیل، اسکنرهای مبتنی بر CIS معمولاً سبک‌تر، کم‌مصرف‌تر و سریع‌تر راه‌اندازی می‌شوند و برای نیازهای روزمره اداری، آموزشی و خانگی انتخاب محبوبی هستند.

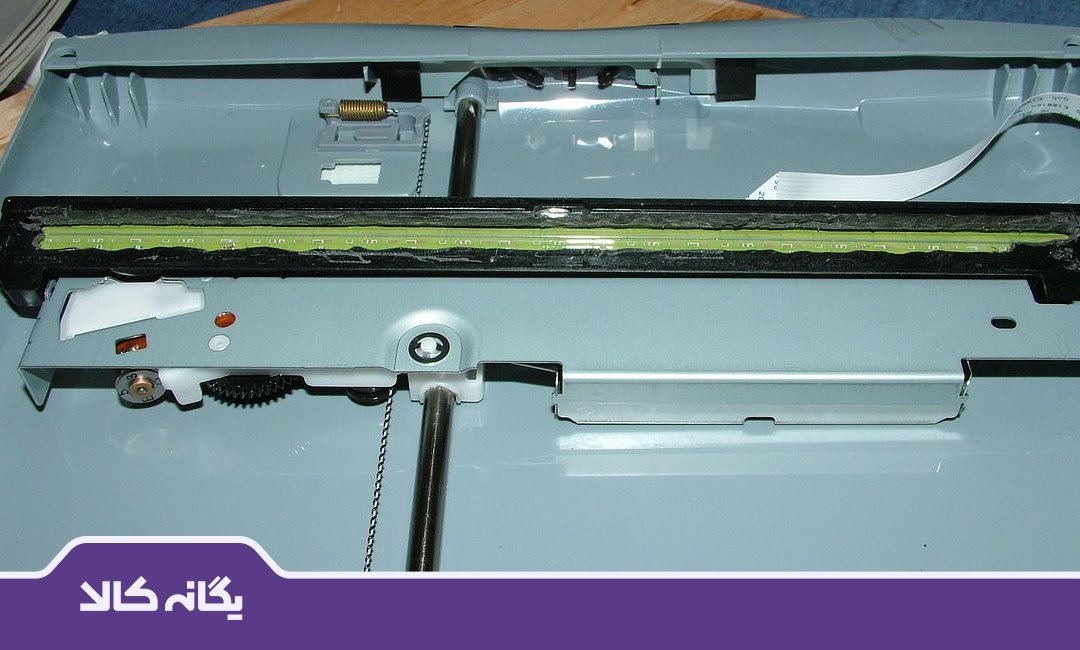

آشنایی با ساختار و عملکرد CIS اسکنر

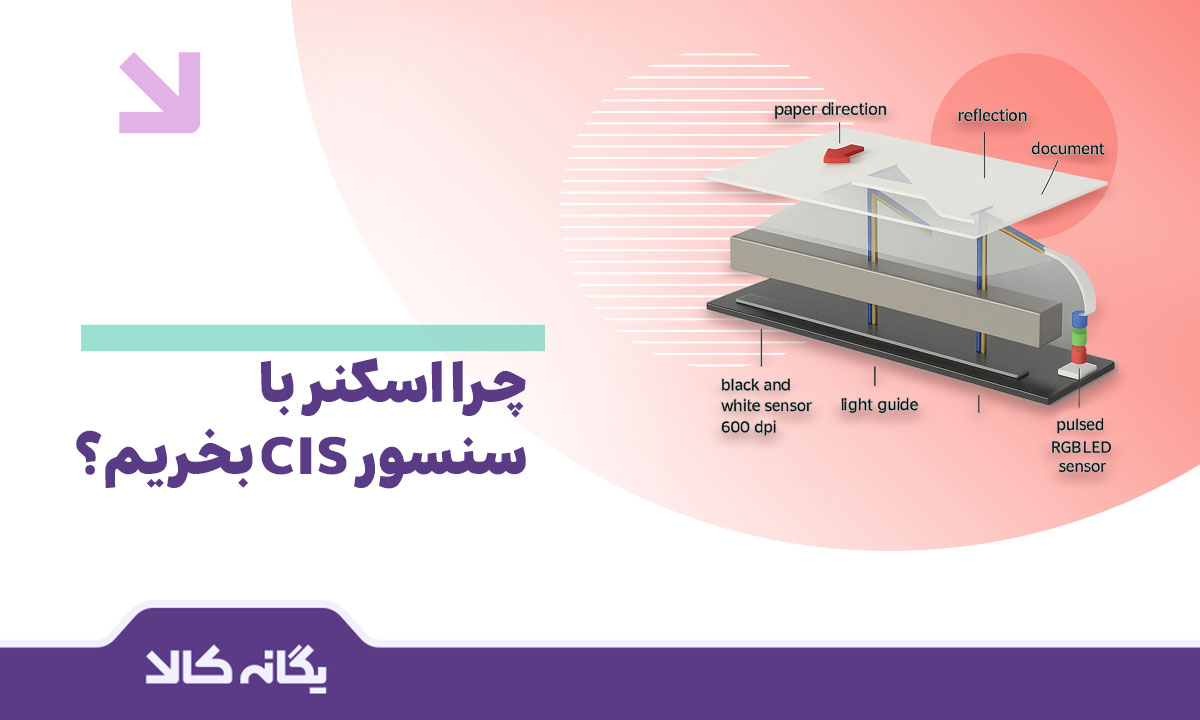

سنسور CIS چگونه کار می‌کند؟ در طراحی CIS، منبع نور (معمولاً LEDهای قرمز، سبز و آبی) در کنار یک آرایه‌ی خطی از فوتودیودها و یک «لنز میکرو-راد» فیبر نوری مجتمع قرار می‌گیرد. این لنز فیبر نوری، تصویر هر نقطه از سند را تقریباً بدون بزرگ‌نمایی (۱:۱) به پیکسل متناظر روی حسگر منتقل می‌کند. به دلیل عدم استفاده از لنزهای کاهش‌دهنده و آینه‌ها، مسیر نور بسیار کوتاه است و کل واحد اپتیک از نوردهی تا حسگر در یک ماژول باریک تعبیه می‌شود.
فاصله‌ی بسیار کم با سند
در فناوری CIS اسکنر، ماژول حسگر تقریباً در تماس مستقیم با سطح سند قرار دارد؛ فاصله‌ای کمتر از نیم میلی‌متر میان شیشه‌ی اسکن و آرایه‌ی حسگر وجود دارد. این طراحی باعث حذف کامل نیاز به قاب اپتیکی و سیستم فوکوس متحرک می‌شود. در نتیجه:
- ضخامت و ارتفاع بدنه‌ی اسکنر کاهش چشمگیری می‌یابد.
- هیچ زمان «گرم‌شدن» یا تنظیم فوکوس لازم نیست؛ دستگاه در چند ثانیه آماده‌ی کار می‌شود.
- انرژی کمتری برای نوردهی و انتقال تصویر نیاز است، زیرا نور LEDها در فاصله بسیار نزدیک تابیده می‌شود و بازتاب آن تقریباً بدون اتلاف به حسگر می‌رسد.
همین ویژگی، دلیل اصلی سبک و قابل‌حمل بودن اسکنرهای USB-پاور است؛ بسیاری از مدل‌های اداری و سیار تنها از طریق کابل USB انرژی مورد نیاز خود را دریافت می‌کنند و نیازی به آداپتور جداگانه ندارند.
از نور تا بیت (فرآیند تبدیل داده)
در سنسور CIS، سه منبع نور LED قرمز، سبز و آبی با توالی زمانی دقیق می‌درخشند تا اطلاعات رنگی (RGB) به‌صورت خط‌به‌خط ثبت شود. بازتاب نور از سطح کاغذ توسط لنزهای فیبر نوری بسیار ریز (Rod Lens Array) به پیکسل‌های متناظر روی حسگر منتقل می‌شود. هر پیکسل مقدار نوری را که دریافت می‌کند به سیگنال الکتریکی آنالوگ تبدیل می‌کند. سپس این سیگنال از طریق مبدل آنالوگ به دیجیتال (A/D Converter) به داده دیجیتال تبدیل می‌شود.
در مرحله‌ی بعد، نرم‌افزار داخلی دستگاه چند پردازش کلیدی انجام می‌دهد:
- تراز سفیدی (White Balance) برای تنظیم یکنواختی رنگ زمینه
- تصحیح گاما (Gamma Correction) برای طبیعی‌سازی روشنایی و سایه‌ها
- حذف نویز نواری (Banding Noise Removal) جهت کاهش خطوط افقی در تصویر
- اصلاح هندسی (Geometric Correction) برای حذف اعوجاج در اسناد تغذیه‌شده از ADF
این زنجیره پردازشی نقش حیاتی در خروجی نهایی دارد. بنابراین کیفیت تصویر CIS تنها به سنسور وابسته نیست، بلکه نرم‌افزار، درایور و الگوریتم‌های تصویر نیز تعیین‌کننده‌اند. اسکنرهایی مانند سری Avision AD و Canon LiDE با پردازنده‌ی تصویر اختصاصی خود توانسته‌اند دقت رنگی و وضوح بسیار بالایی را در همین ساختار فشرده ارائه دهند.

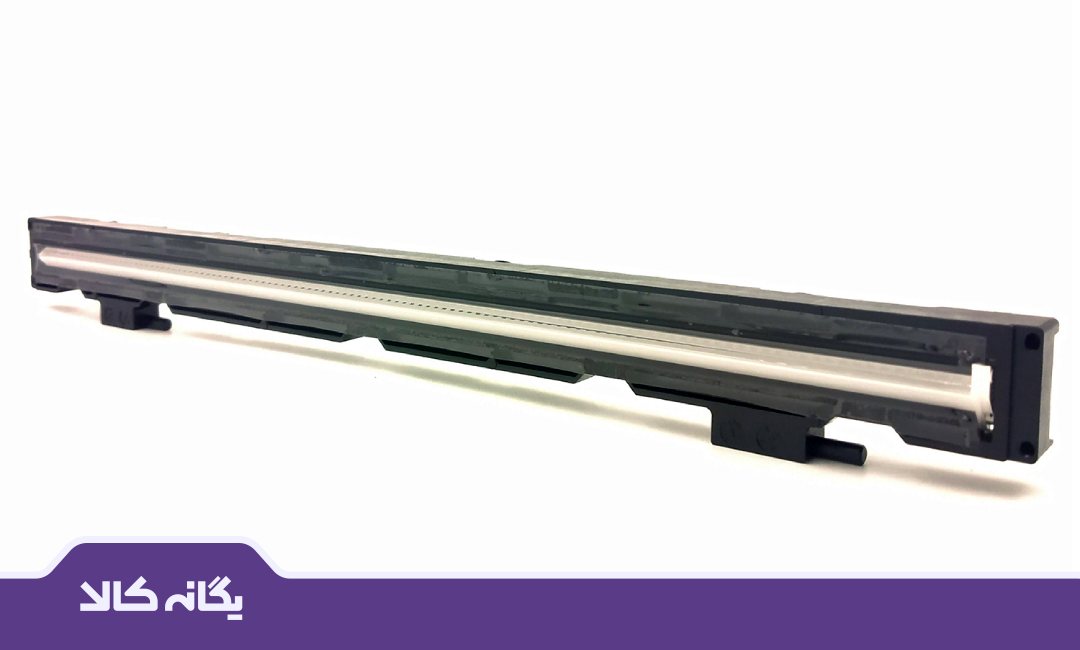

تفاوت CIS با CCD در عمق میدان و رنگ
تفاوت اصلی CIS و CCD در معماری نوری آن‌هاست. در فناوری CCD، نور از سطح سند بازتاب می‌شود و توسط مجموعه‌ای از آینه‌ها و لنز کاهش‌دهنده (Reduction Lens) روی حسگر متمرکز می‌گردد. این مسیر نوری بلندتر موجب عمق میدان بیشتر می‌شود؛ به بیان ساده، اگر سند کمی ناهموار، موج‌دار یا ضخیم باشد، CCD همچنان جزئیات را با وضوح بالا ثبت می‌کند. در مقابل، CIS چون در تماس مستقیم است، هر فاصله‌ای even چند دهم میلی‌متر می‌تواند باعث افت شارپنس شود.
از نظر رنگ نیز CCDها در تون‌های تیره و سایه‌ها دامنه‌ی دینامیکی (Dynamic Range) و کنتراست رنگی بهتری دارند. در پروژه‌های حساس مانند اسکن عکس‌های هنری یا نگاتیو، این مزیت محسوس است. اما فناوری CIS با پیشرفت‌های جدید خود این فاصله را کاهش داده است:
- استفاده از Dual-LED Illumination برای نوردهی متعادل‌تر.
- افزایش دقت ADC تا ۱۶ بیت برای ثبت جزئیات رنگ.
- الگوریتم‌های نرم‌افزاری برای بهبود سایه‌ها و حذف خطوط نازک.
بنابراین، برای متون و اسناد اداری، کیفیت CIS امروزی کاملاً پاسخ‌گوست و حتی سرعت و کارایی بهتری نسبت به CCD دارد.
اشاره‌ای به CMOS و نقش آن در CIS
واژه‌ی CMOS (Complementary Metal-Oxide Semiconductor) در واقع به فناوری ساخت تراشه اشاره دارد، نه به نوع آرایش اپتیکی. بسیاری از سنسورهای CIS مدرن از حسگرهای CMOS خطی استفاده می‌کنند. این یعنی سیگنال هر پیکسل مستقیماً در همان تراشه تقویت و خوانده می‌شود، بدون نیاز به انتقال شارژ بین پیکسل‌ها مانند CCD.
در دوربین‌های دیجیتال، حسگرهای CMOS «ناحیه‌ای» هستند و کل فریم را هم‌زمان می‌خوانند، در حالی که در اسکنرها، نسخه‌ی «خطی» این فناوری به کار می‌رود—یعنی هر خط از سند به‌ترتیب اسکن و پردازش می‌شود. ترکیب CIS با CMOS باعث شده:
- مصرف انرژی به حداقل برسد.
- زمان پاسخ‌دهی افزایش یابد.
- هزینه‌ی تولید کاهش پیدا کند.
با این حال، همچنان تفاوت اصلی بین CIS و CCD، در مسیر نوری و عمق میدان است نه صرفاً در نوع تراشه. در بسیاری از اسکنرهای امروزی (مانند Canon LiDE و HP ScanJet)، CIS بر پایه‌ی CMOS اجرا شده و کیفیت تصویر آن‌ها برای کاربردهای روزمره بسیار رضایت‌بخش است.
مقایسه CIS اسکنر با CCD و CMOS
انتخاب بین CIS و CCD (و نیز سامانه‌های مبتنی بر CMOS) بستگی به نوع کاربری، بودجه و محدودیت‌های فیزیکی دارد. در ادامه یک مقایسه فشرده ارائه می‌شود تا تصویر روشنی از مزایا، مصرف و کیفیت داشته باشید:
| معیار | CIS (Contact Image Sensor) | CCD (Charged-Coupled Device) | CMOS (سنسور ناحیه‌ای در دوربین‌ها) |
| معماری نوری | در تماس با سند؛ بدون آینه/لنز بزرگ | آینه + لنز کاهش‌دهنده | معمولاً در دوربین‌ها؛ در اسکنر کمتر |
| کیفیت رنگ/دامنه دینامیکی | خوب برای متن/گرافیک؛ محدودتر در عکس حرفه‌ای | ممتاز در رنگ‌های دشوار و سایه‌ها | متغیر؛ بسته به مدل و پردازش |
| عمق میدان | کم (حساس به فاصله/انحنا) | زیاد (بهتر برای اسناد ضخیم و موج‌دار) | متغیر |
| سرعت راه‌اندازی | تقریباً فوری | گاهی نیاز به آماده‌سازی اپتیک | سریع |
| مصرف انرژی | بسیار کم (USB-پاور رایج) | بیشتر | معمولاً کم |
| وزن/ابعاد دستگاه | بسیار فشرده و سبک | بزرگ‌تر و سنگین‌تر | متغیر |
| هزینه‌ی تولید/تملک | اقتصادی | بالاتر | متغیر |
| کاربرد شاخص | اسناد متنی، اداری، مدرسه، پرتابل | عکس/گرافیک حساس، آرشیو هنری | عکاسی و تصویربرداری عمومی |
- اگر دقت رنگ در تون‌های ظریف، عمق میدان و وفاداری تصویری برایتان بحرانی است، مثلاً در اسکن عکس‌های آرشیوی، نگاتیو یا آثار هنری، گزینه CCD ارجح است.
- اگر حمل‌پذیری، مصرف انرژی پایین، قیمت مناسب و راه‌اندازی سریع در اولویت است، مثلا برای دفاتر اداری، مراکز آموزشی، دفاتر خدماتی و کاربران سیاراسکنر CIS بهترین نسبت قیمت و کارایی را ارائه می‌دهد.
- CMOS بیشتر در دوربین‌ها مطرح است و در اسکنرهای سند به‌صورت ناحیه‌ای کمتر دیده می‌شود؛ در عمل میان CIS و CCD تصمیم می‌گیرید و CMOS بیش از آن‌که یک گزینه‌ی مستقل باشد، به فناوری ساخت حسگر در هر دو خانواده اشاره می‌کند.

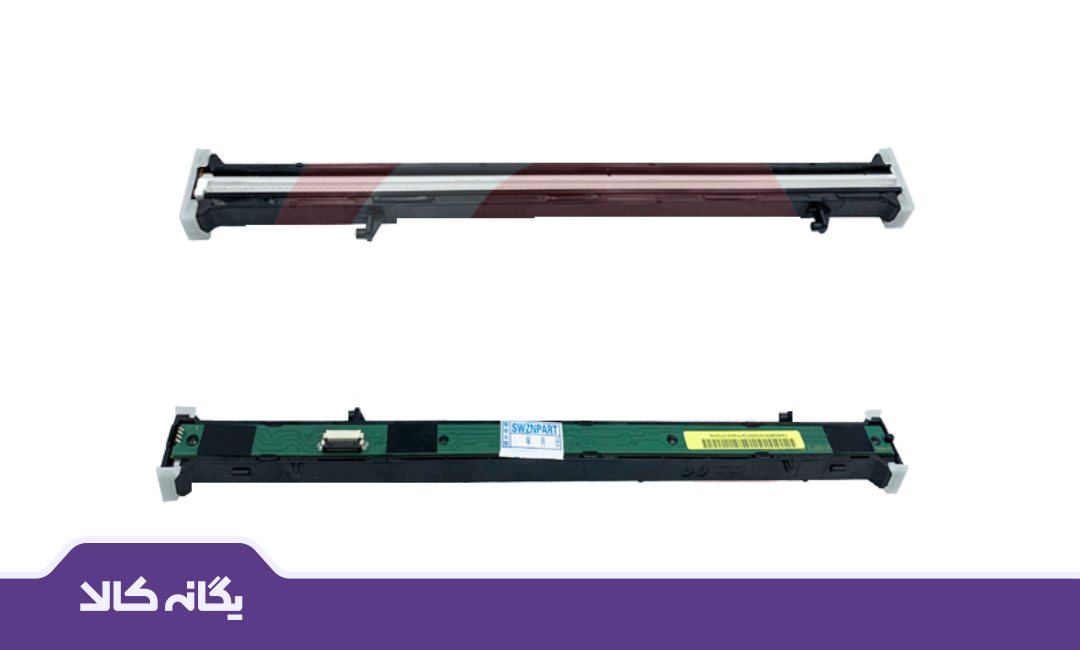

کاربردهای CIS اسکنر در مدل‌های مختلف
فناوری CIS به خاطر طراحی فشرده و مصرف انرژی پایین، در گستره وسیعی از مدل‌های اسکنر حضور دارد:
۱) اسکنرهای پرتابل و قابل‌حمل: این دسته برای نمایندگان فروش، پژوهشگران میدانی، حسابداران یا دانشجویانی که نیاز به دیجیتال‌سازی سریع رسیدها و اسناد دارند ایده‌آل است. تغذیه USB، راه‌اندازی فوری و وزن بسیار کم، «اسکن در حرکت» را ممکن می‌سازد. عمق میدان کم در اینجا عیب محسوب نمی‌شود، چون معمولاً با کاغذ تخت سروکار داریم.
۲) اسکنرهای رومیزی و اداری: در دفاتر کوچک و متوسط، اسکنر CIS به دلیل هزینه مالکیت پایین، نگهداری ساده و سرعت مناسب برای متن و فرم‌های استاندارد، انتخاب رایج است. بسیاری از مدل‌های A4 رومیزی، از ورودی اتوماتیک کاغذ (ADF) پشتیبانی می‌کنند و در بازه ۲۰ تا ۴۵ برگ در دقیقه، اسناد را با کیفیت مناسب OCR اسکن می‌نمایند.
۳) اسکنرهای چندکاره (MFP): سازندگان پرینترهای چندکاره مانند Avision، Canon و HP در محصولات سبک و اقتصادی خود غالباً از CIS استفاده می‌کنند؛ زیرا ماژول‌های CIS فضای کمی اشغال می‌کنند و با هزینه‌ی کمتر، امکان ارائه قابلیت اسکن رنگی مناسب کارهای اداری را می‌دهند. برای بسیاری از مراکز آموزشی و اداری که اسکنِ عکس هنری انجام نمی‌دهند، این ترکیب کاملاً به‌صرفه است.
چرا CIS در این کاربردها منطقی است؟
- مصرف انرژی پایین: اجازه تغذیه از USB یا منابع کم‌قدرت را می‌دهد و هزینه‌های انرژی و سیم‌کشی را کم می‌کند
- وزن کمتر و ابعاد فشرده: نصب آسان روی میزهای کوچک یا در کیف‌های حمل
- قیمت اقتصادی: در پروژه‌های سازمانی، کاهش CAPEX و OPEX
- زمان راه‌اندازی سریع: بدون زمان گرم‌شدن محسوس
در مقابل، برای استودیوی گرافیک، دفاتر معماری با نیاز به ثبت دقیق بافت و تون‌های تیره یا مراکز آرشیو عکس، مدل‌های CCD هنوز دست بالا را دارند. تصمیم درست را بر پایه نوع اسناد، حجم کاری و کیفیت مورد انتظار بگیرید. اگر به سازوکار قطعات علاقه‌مندید، مقاله «اجزای اسکنر» نمایی بازتر از نقطه‌ی اثر هر ماژول ارائه می‌دهد.

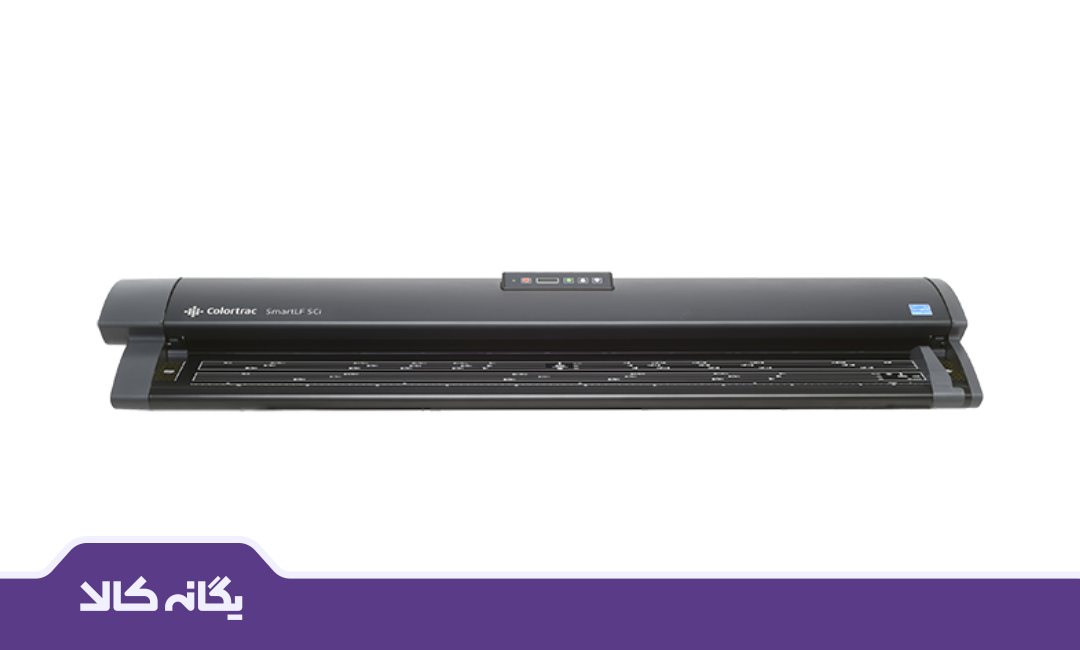

مزایا و معایب اسکنر CIS
هر فناوری تصویربرداری مزایا و محدودیت‌های خاص خود را دارد. درک این ویژگی‌ها به کاربر کمک می‌کند تا بداند در چه شرایطی CIS اسکنر بهترین انتخاب است و در کجا فناوری‌های دیگر مانند CCD عملکرد بهتری ارائه می‌دهند. در ادامه، نگاهی جامع به مزایا و معایب این فناوری خواهیم داشت تا تصمیم‌گیری آگاهانه‌تری برای انتخاب اسکنر داشته باشید.
مزایا:
- طراحی ساده و جمع‌وجور: حذف آینه‌ها و لنزهای حجیم، ارتفاع دستگاه را کم کرده و تعمیر و مونتاژ را ساده‌تر می‌کند.
- هزینه‌ی تولید و نگهداری پایین: قطعات اپتیکی کمتر و LEDهای بادوام، هزینه‌های سرویس را کاهش می‌دهند.
- عدم نیاز به تنظیم فوکوس: تماس نزدیک با سند موجب می‌شود فوکوس ثابت و فرآیند کاربری ساده باشد.
- مصرف انرژی کمتر نسبت به CCD: امکان تغذیه‌ی USB و استفاده‌ی طولانی‌مدت در حالت سیار.
- راه‌اندازی سریع و نویز هندسی کم: به دلیل مسیر نوری کوتاه، اعوجاج‌های ناشی از اپتیک کاهش‌دهنده وجود ندارد.
معایب:
- کاهش دقت روی اسناد ضخیم/منحنی: به‌خاطر عمق میدان کم، کارت‌های برجسته یا کتب ضخیم با بازشدگی نامناسب ممکن است با افت شارپنس ثبت شوند.
- جزئیات و عمق رنگ کمتر در عکس‌های حرفه‌ای: دامنه‌ی دینامیکی و وفاداری رنگی CCDها برای پروژه‌های حساس هنوز برتر است.
- حساسیت به شرایط نوری و کثیفی مسیر نور: آلودگی سطح شیشه یا پراش گردوغبار نزدیک سنسور اثر بیشتری بر خروجی دارد.
اگر کاربری شما غالباً «متن، فرم، رسید و گرافیک ساده» است، CIS اسکنر بهترین توازن بین قیمت، مصرف و کارایی را ارائه می‌دهد. اما برای اسکن عکس‌های استودیویی، آثار هنری یا اسناد با برجستگی یا موج‌دار، به سراغ CCD بروید. برای درک زمینه‌ها و شیوه انتخاب، مقاله‌ی «اسکنر چیست» نقطه شروع خوبی است.
نکات نگهداری و عیب‌یابی CIS اسکنر
چک‌لیست مرحله‌به‌مرحله زیر را برای عیب‌یابی CIS اسکنر و نگهداری پیشگیرانه دنبال کنید.
۱) تمیزکاری روتین مسیر نور
تمیز نگه داشتن سطح شیشه و مسیر نور در اسکنرهای CIS بسیار مهم است. چون سنسور در تماس نزدیک با سند قرار دارد، هر ذره گردوغبار یا لک کوچک روی شیشه مستقیماً در تصویر دیده می‌شود. قبل از تمیزکاری، دستگاه را از برق یا USB جدا کنید. درب اسکنر را باز کرده و با یک پارچه نرم و بدون پرز مانند میکروفایبر سطح شیشه را با حرکات آرام پاک کنید. در صورت نیاز، از محلول ایزوپروپیل رقیق استفاده کنید تا لکه‌ها بهتر پاک شوند. از دستمال‌های زبر یا کاغذی استفاده نکنید چون باعث خط افتادن روی شیشه می‌شود. اگر خراش‌های عمیق روی شیشه دیدید، باید آن را تعویض کنید تا کیفیت تصویر برگردد.
۲) کنترل محیط و نور
محیط نگهداری اسکنر باید تمیز و ثابت باشد. گردوغبار و رطوبت بالا می‌تواند باعث افت کیفیت تصویر یا حتی خطا در خواندن داده‌ها شود. اسکنر را در جایی قرار دهید که نور مستقیم خورشید به آن نتابد، چون نور زیاد ممکن است رنگ و کنتراست تصاویر را تغییر دهد. از قرار دادن دستگاه در نزدیکی منابع گرما یا ارتعاش مثل پنجره، بخاری یا پرینترهای بزرگ خودداری کنید. همچنین بهتر است هر چند هفته یک‌بار سطح بیرونی اسکنر را با دستمال خشک تمیز کنید تا از نفوذ گردوغبار جلوگیری شود.
۳) بررسی اتصالات و تغذیه
بسیاری از مشکلات در اسکنر CIS به کابل یا پورت USB مربوط می‌شود. اگر دستگاه ناگهان خاموش یا متوقف می‌شود، ابتدا کابل USB را بررسی کنید. از کابل‌های کوتاه و سالم استفاده کنید و اگر از هاب USB استفاده می‌کنید، مطمئن شوید که برق کافی به آن می‌رسد. گاهی افت ولتاژ باعث عملکرد ناپایدار دستگاه می‌شود. برای اطمینان، اسکنر را مستقیماً به پورت اصلی لپ‌تاپ یا رایانه متصل کنید. در صورتی که سیستم دستگاه را نمی‌شناسد، اسکنر را خاموش کرده، کابل را جدا و دوباره متصل کنید. تعویض کابل با نمونه اصلی همیشه یکی از ساده‌ترین راه‌های رفع مشکل است.
۴) تنظیمات نرم‌افزار و درایور
کیفیت پایین یا اشباع رنگ ممکن است به تنظیمات نرم‌افزار مربوط باشد. ابتدا رزولوشن اسکن را بررسی کنید؛ برای اسناد متنی ۳۰۰dpi کافی است و استفاده از وضوح‌های بالاتر فقط حجم فایل را زیاد می‌کند. اگر کیفیت ناگهان افت کرده، درایور اسکنر را حذف و دوباره نصب کنید. همچنین بررسی کنید آیا به‌روزرسانی جدیدی برای Firmware دستگاه منتشر شده یا خیر. پس از نصب، حتماً گزینه‌ی «کالیبراسیون خودکار» را اجرا کنید تا حسگرها دوباره تنظیم شوند. این کار معمولاً خطوط یا سایه‌های غیرعادی را از بین می‌برد.
۵) رفع خطوط، سایه‌های تکراری و لکه‌ها
اگر هنگام اسکن خطوط عمودی ثابت یا سایه‌های تیره در تصویر می‌بینید، معمولاً دلیل آن آلودگی روی شیشه یا لنز فیبر نوری است. ابتدا مسیر اسکن را تمیز کنید و دوباره تست بگیرید. در صورتی که مشکل ادامه دارد، از بخش تنظیمات نرم‌افزار گزینه‌ی «کالیبراسیون مجدد» را اجرا کنید. برخی اسکنرها نوارهای سفید یا سیاه مخصوص تنظیم دارند، مطمئن شوید این نوار تمیز و بدون خراش باشد. اگر لکه‌ها فقط در رنگ خاصی دیده می‌شوند، ممکن است یکی از LEDهای رنگی دچار ضعف یا آلودگی شده باشد.
۶) سرویس دوره‌ای و قطعات مصرفی
برای عملکرد بهتر، هر چند ماه یک‌بار سرویس سبک انجام دهید. رولرها، پد تغذیه و محورها به مرور زمان ساییده می‌شوند و نیاز به تعویض یا گریس‌کاری دارند. اگر هنگام کشیدن کاغذ صدای غیرعادی می‌شنوید یا سندها کج وارد می‌شوند، زمان سرویس رسیده است. دفترچه راهنمای دستگاه معمولاً زمان تعویض قطعات مصرفی را مشخص کرده است. انجام سرویس دوره‌ای باعث افزایش عمر دستگاه و جلوگیری از خرابی‌های پرهزینه می‌شود. برای سرویس تخصصی CIS اسکنرها صفحه تعمیر اسکنر مسیر ارتباط با کارشناسان را در اختیارتان می‌گذارد.
۷) آزمون تفکیک خطا
اگر پس از تمیزکاری و تنظیمات هنوز مشکل کیفیت دارید، با یک برگه سفید تمیز و الگوی تست خطوط، وضعیت حسگرها را بررسی کنید. اگر فقط در یکی از رنگ‌ها (مثلاً آبی یا قرمز) مشکل دیده می‌شود، احتمال دارد LED مربوط به همان رنگ یا مدارش دچار ضعف باشد. در این صورت بهتر است دستگاه را برای بررسی تخصصی به تعمیرکار بسپارید.
۸) بکاپ و ثبت لاگ
برای جلوگیری از تکرار خطاها، همیشه تنظیمات پروفایل اسکن خود را ذخیره کنید. اگر کیفیت تصویر در گذر زمان تغییر کرد، با مقایسه تنظیمات قدیمی و جدید می‌توانید منبع مشکل را پیدا کنید. همچنین تاریخ سرویس‌ها و تمیزکاری‌ها را یادداشت کنید تا بدانید هر قطعه چه زمانی نیاز به بررسی دارد. داشتن یک دفترچه ساده از سوابق نگهداری، به شما کمک می‌کند همیشه بهترین عملکرد را از CIS اسکنر خود بگیرید.
جمع‌بندی
CIS اسکنرها به دلیل طراحی ساده، مصرف انرژی پایین، ماژول فشرده و راه‌اندازی سریع، برای اسناد متنی و کاربری‌های اداری و خانگی گزینه‌ای ایده‌آل هستند. اما هر جا کیفیت رنگ، عمق میدان و ثبت جزئیات ظریف اهمیت حیاتی دارد، فناوری CCD همچنان انتخاب حرفه‌ای‌تر است. در نهایت، انتخاب درست را بر اساس ماهیت اسناد، حجم کاری، بودجه و استاندارد کیفیت سازمان انجام دهید؛ در صورت نیاز از مشاوره فنی یگانه‌کالا بهره ببرید.
