3D scanner یا همان اسکنر سه بعدی به یکی از ابزارهای پایه‌ای در طراحی، تولید، پزشکی و هنر تبدیل شده است. سیستمی که به جای حدس و اندازه‌گیری دستی، هندسه دقیق سطوح را به صورت دیجیتال ثبت می‌کند. از بازطراحی قطعات صنعتی و کنترل کیفیت تا بازسازی آثار هنری و اسکن‌های دندانپزشکی، این فناوری فرآیندها را کوتاه‌تر و تکرارپذیرتر کرده و امکان کار با داده‌های دیجیتال را فراهم می‌سازد. به همین دلیل، تصمیم گرفتیم با ارائه تعریف ساده، معرفی انواع اسکنر با این ویژگی، کاربردهای عملی و نکات انتخاب و نگهداری شما را با این سیستم آشنا کنیم تا بتوانید بهترین اسکنر 3D را متناسب با نیازتان انتخاب کنید.
اسکنر سه بعدی چیست؟
در یک تعریف کوتاه می‌توان گفت 3D scanner دستگاهی است که اطلاعات هندسی سطح یک جسم را جمع‌آوری و آن را به یک مدل دیجیتال سه‌بعدی تبدیل می‌کند. برخلاف اسکنرهای دوبعدی که فقط تصویر یا رنگ سطح را ثبت می‌کنند، اسکنرهای سه بعدی فاصله‌ها و مختصات نقاط روی سطح را (نقاط X,Y,Z) اندازه‌گیری می‌کنند. خروجی معمولا به صورت یک ابر نقطه (point cloud) یا شبکه مثلثی (mesh) است که در نرم‌افزارهای CAD/تجزیه و تحلیل قابل پردازش خواهد بود. روش‌های جمع‌آوری داده هم شامل تماس فیزیکی با پروب، اندازه‌گیری زمان پرواز نور/لیزر، یا تحلیل تغییرات الگوهای نوری است. به یاد داشته باشید که هر روش مزایا و محدودیت‌های خاص خود را دارد و بسته به دقت، سرعت و نوع نمونه انتخاب می‌شود.
انواع اسکنر سه بعدی
فراموش نکنید دو دسته بزرگ فناوری غیرتماسی در صنایع مختلف مورد استفاده هستند. این موارد عبارت‌اند از:
- اسکنرهای مبتنی بر لیزر (Laser Scanners)
- اسکنرهای مبتنی ساختار نور (Structured Light / Photogrammetry)
برای اینکه بدانید کاربرد لیزر در اسکنر سه بعدی چیست این مسئله را در نظر بگیرید که معمولا با تابش یک خط یا نقطه لیزر و اندازه‌گیری بازتاب، شکل ثبت می‌شود (برای فواصل بزرگ و قطعات با جزئیات مناسب است). در مقابل، سیستم‌های نور ساختاریافته با تاباندن الگوهای نوری و ثبت اعوجاج آن‌ها توسط دوربین، برای قطعات ریز و سطوح پیچیده دقت خوبی ارائه می‌دهند. انتخاب میان این دو به اندازه نمونه، نیاز به رنگ، محیط نوری و سطح مورد اسکن بستگی دارد. البته در کنار این تجهیزات، سه نمونه پرکاربرد زیر را هم باید در نظر داشته باشیم:

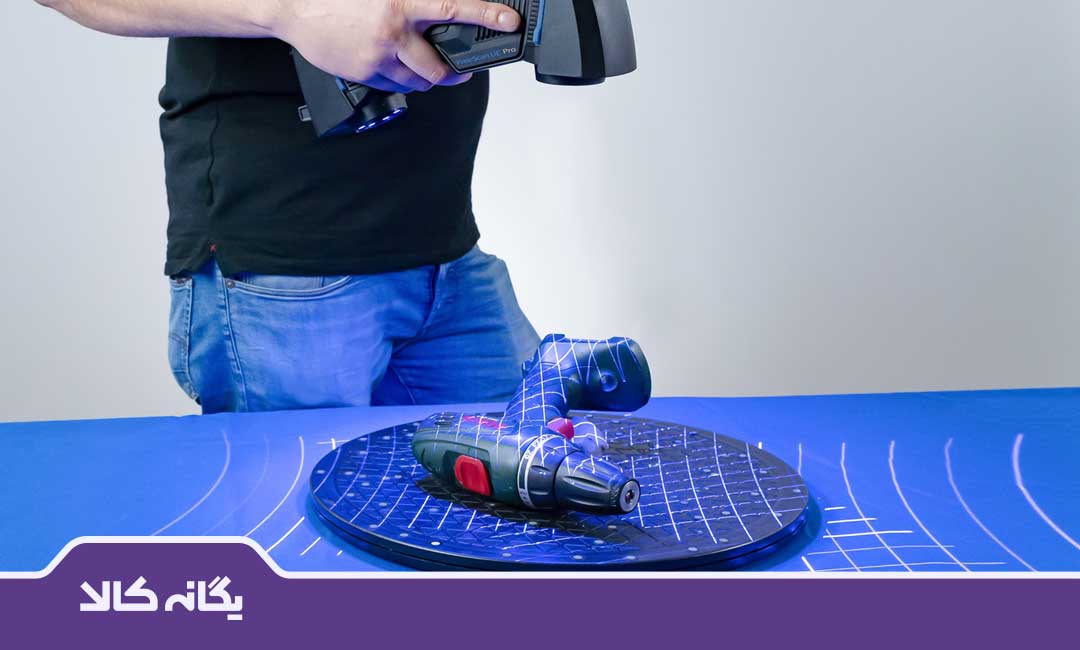

اسکنر دستی (Handheld)
اسکنرهای دستی طراحی شده‌اند تا کاربر با حرکت دادن دستگاه دور قطعه یا با حرکت دادن قطعه در جلوی سنسور، پوشش سطحی را ثبت کند. مزیت اصلی آن‌ها انعطاف‌پذیری و سهولت استفاده در فضاهای محدود، قطعات بزرگ یا مواردی است که امکان انتقال قطعه وجود ندارد. این دستگاه‌ها معمولا از ترکیب دوربین و منبع نوری (نقطه‌ای یا خطی) استفاده می‌کنند و نرم‌افزارهای همراه آن‌ها عملیات هم‌ترازی (registration) و فیلتر نویز را به صورت بلادرنگ انجام می‌دهند. برای نتایج بهتر باید نمونه آماده، نور کنترل‌شده و حرکت ثابت داشته باشید. در محیط‌های صنعتی و برای قطعات بزرگ، مدل‌های دستی پرقدرت نیز وجود دارند که با سیستم‌های مرجعی ترکیب می‌شوند.

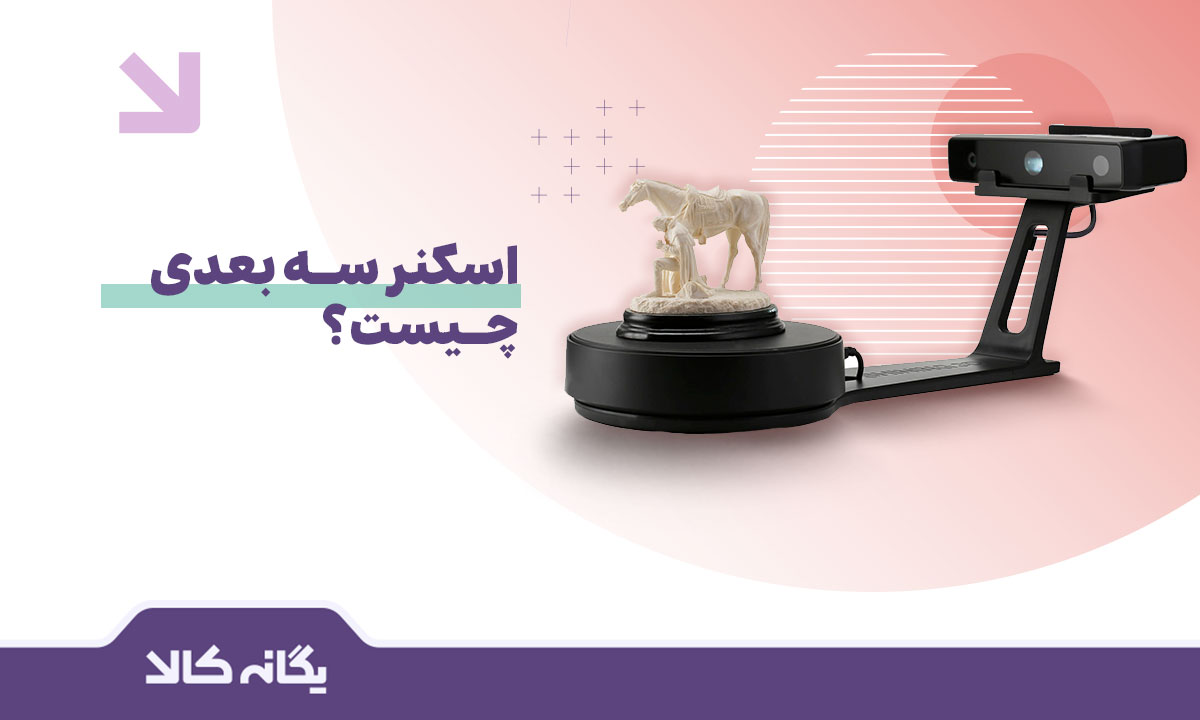

اسکنر رومیزی (Desktop)
در نظر برخی از کارشناسان، بهترین اسکنر سه بعدی نمونه رومیزی است؛ زیرا برای کارهای کوچک تا متوسط و کاربردهایی مثل طراحی جواهرات، دندانپزشکی یا مهندسی معکوس قطعات ریز مناسب است. این سیستم‌ها معمولا میزگرد یا بازوی کوچک دارند که قطعه را می‌چرخاند یا سنسورهای دقیق و الگوهای نور ساختاریافته را به کار می‌گیرند تا جزئیات ظریف را با رزولوشن بالاتر ثبت کنند. مزیت اصلی، ثبات محیطی و قابلیت تکرارپذیری بالاست (زیرا فاصله و زوایا تحت کنترل قرار دارند) و نرم‌افزارهای تخصصی خروجی را به فرم‌های قابل ویرایش CAD یا فایل‌های چاپ سه‌بعدی تبدیل می‌کنند. انتخاب یک اسکنر رومیزی بر اساس حداکثر حجم کاری، رزولوشن مورد نیاز و سازگاری با نرم‌افزار انجام می‌شود.
اسکنر صنعتی
اسکنر سه بعدی صنعتی برای خطوط تولید، کنترل کیفیت خودکار و قطعات بزرگ یا بسیار دقیق طراحی شده است. این سیستم‌ها ممکن است ترکیبی از سنسورهای لیزری، بازوهای رباتیک یا ایستگاه‌های خودکار با مرجع‌دهی دقیق باشند تا در محیط‌های پرسرعت و با نیاز به دقت تکرارشونده کار کنند. آن‌ها اغلب به نرم‌افزارهای متالورژی/بازرسی متصل می‌شوند تا انحرافات را نسبت به CAD تشخیص دهند و نتایج را در فرایند تولید اعمال کنند. در انتخاب مدل صنعتی باید فاکتورهایی مثل سازگاری با اتوماسیون، زمان اسکن، پایداری در شرایط محیطی و خدمات پس از فروش را در نظر گرفت.
کاربردهای اسکنر سه بعدی
فناوری اسکن سه بعدی در صنایع و حوزه‌های مختلف جایگاه ویژه‌ای پیدا کرده است. در مهندسی معکوس، این دستگاه‌ها امکان بازسازی قطعات بدون نقشه اولیه را فراهم می‌کنند. در طراحی محصول، سرعت توسعه نمونه اولیه و اصلاحات طراحی افزایش می‌یابد. همچنین:
- اسکنر سه بعدی در پزشکی و دندانپزشکی هم برای ساخت پروتز، ایمپلنت یا اسکن دقیق فک استفاده می‌شوند.
- این تجهیزات در هنر و مجسمه‌سازی برای بازتولید آثار باستانی یا خلق مدل‌های جدید مورد توجه هستند.
- در فضای واقعیت افزوده و مجازی، مدل‌های دقیق برای شبیه سازی اشکال سه بعدی مورد نیاز هستند.
- در کنترل کیفیت صنعتی نیز انحرافات قطعات نسبت به مدل CAD به سرعت شناسایی می‌شود.
نحوه استفاده و نکات مهم
برای دستیابی به نتایج مطلوب با اسکنرهای سه بعدی، آماده سازی اولیه بسیار اهمیت دارد. ابتدا سطح جسم باید تمیز و عاری از انعکاس یا آلودگی باشد؛ در صورت براق بودن سطح، استفاده از اسپری مات‌کننده توصیه می‌شود. سپس دستگاه باید بر اساس دستورالعمل کارخانه تنظیم شود تا فاصله و زاویه مناسب برقرار گردد.
حین بررسی نحوه کار اسکنر سه بعدی به این مسئله توجه کنید که حرکت دستگاه یا قطعه باید یکنواخت باشد تا داده‌ها هم‌پوشانی کافی داشته باشند. پس از ثبت داده‌ها با اسکنر، نرم‌افزار داخلی یا جانبی عملیات هم‌ترازی، حذف نویز و بازسازی سطح را انجام می‌دهد. برای افزایش دقت، کالیبراسیون دوره‌ای دستگاه، کنترل نور محیط و استفاده از مارکرها برای قطعات پیچیده مفید است. همچنین بهتر است اسکنر روی پایه یا سطح ثابت قرار گیرد تا لرزش دست کاربر باعث افت کیفیت نشود.
مشکلات رایج و راه‌حل‌ها
هنگام کار با اسکنر سه بعدی، برخی مشکلات متداول وجود دارد که با راهکارهای ساده قابل رفع هستند. مدیریت صحیح این چالش‌ها باعث می‌شود کیفیت نهایی مدل سه بعدی به طور چشمگیری بهبود یابد و روند کاری روان‌تر پیش برود.
| مسئله | توضیحات | راه‌حل |
| خطا در ثبت داده‌ها | معمولا به دلیل حرکت سریع یا ناهماهنگ رخ می‌دهد. | حرکت یکنواخت و استفاده از مارکرهای مرجع |
| ایجاد نویز در مدل | ممکن است ناشی از نور محیط یا سطح براق باشد. | کنترل نورپردازی و استفاده از اسپری مات‌کننده |
| نقص در پوشش سطح | اغلب زمانی رخ می‌دهد که زاویه دید محدود است. | تغییر زاویه دستگاه یا چرخاندن نمونه |
| مشکلات نرم‌افزاری در بازسازی مدل | گاهی داده‌های خام ناقص یا بسیار حجیم هستند. | استفاده از فیلترهای نرم‌افزار و ساده‌سازی مش |
نکات نگهداری از اسکنر 3D
نگهداری صحیح از اسکنر سه بعدی تضمین می‌کند که دستگاه در طولانی‌مدت با دقت بالا مورد استفاده خواهد بود. لنزها و سنسورها باید مرتبا با دستمال مخصوص بدون پرز تمیز شوند تا گردوغبار مانع از دقت نشود. هنگام حمل و نقل، استفاده از کیف یا جعبه ضدضربه ضروری است؛ زیرا ضربه‌های کوچک نیز ممکن است باعث جابه‌جایی کالیبراسیون داخلی شوند.
همچنین لازم است نرم‌افزار و درایورهای دستگاه به روزرسانی شوند تا همگام با فرمت‌های جدید و الگوریتم‌های پردازش کار کنند. کالیبراسیون دوره‌ای (چه به‌صورت خودکار در دستگاه‌های پیشرفته و چه به صورت دستی توسط کاربر یا نمایندگی) برای حفظ دقت اندازه‌گیری ضروری است.
ضمنا نگهداری دستگاه در محیط خشک و دمای متعادل از آسیب به قطعات الکترونیکی جلوگیری می‌کند. اگر از اسکنر در محیط‌های صنعتی پرگردوغبار استفاده می‌کنید، پس از هر بار استفاده تمیزکاری کامل توصیه می‌شود.
نتیجه‌گیری
در مجموع، خرید اسکنر سه بعدی به معنای دسترسی به ابزاری کلیدی است که از مهندسی و تولید تا هنر و پزشکی کاربردهای گسترده‌ای دارد. انتخاب صحیح دستگاه متناسب با نیاز و رعایت اصول استفاده و نگهداری، بهره‌وری را افزایش داده و هزینه‌ها را کاهش می‌دهد. همان‌طور که دیدیم، شناخت انواع مختلف، درک مشکلات رایج و توجه به نگهداری می‌تواند تفاوت چشمگیری در کیفیت خروجی ایجاد کند.
اگر شما به دنبال بهترین اسکنر 3D هستید، می‌توانید از خدمات مشاوره و پشتیبانی یگانه کالا بهره‌مند شوید تا انتخابی مطمئن و حرفه‌ای داشته باشید. همین امروز اولین قدم را برای دیجیتالی کردن فرآیندها و ارتقای کیفیت پروژه‌های خود بردارید.
